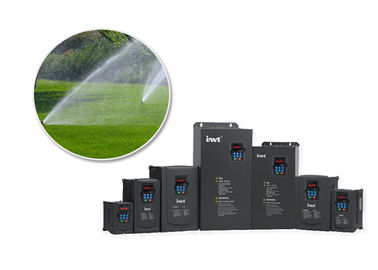

Goodrive200 de Omschakelaar INVT, AC Omschakelaars3ph SVPWM Controle van de Reekspomp

Functie

Specificatie

Input

De Waaier van het inputvoltage

AC 3PH 380V (- 15%) ~440V (+10%)

Inputfrequentiegebied

50Hz/60Hz toegestaan strek me uit: 47~63Hz

Output

De Waaier van het outputvoltage

0~ inputvoltage

Outputfrequentiegebied

0~400Hz;

Technische Controleeigenschap

Controlewijze

SVPWM

Motortype

Asynchrone motor

Snelheid-aanpassende Verhouding

Asynchrone motor: 1:100

Beginnende Torsie

Asynchrone motor: 0.5Hz/150%

Overbelastingsvermogen

G type:

150% van de geschatte stroom: 1 minuut;
180% van de geschatte stroom: 10 seconden; 200% van geschatte stroom: 1 tweede;

P type: 120% van geschatte stroom: 60 seconden

Lopende Controleeigenschap

Frequentie het Plaatsen

Het digitale plaatsen, het analoge plaatsen die, impulsfrequentie, het multi-step snelheid lopende plaatsen, eenvoudige PLC die, PID die, MODBUS-het communicatie plaatsen plaatsen plaatsen plaatsen

Realiseer het verschuiven tussen de vastgestelde combinatie en het vastgestelde kanaal.

Autovoltageaanpassing

van het voltage

Houd automatisch een stabiel voltage wanneer het netvoltage schommelt

Verschuif Bescherming

Verstrek meer dan 30 functies van de foutenbescherming: te sterke intensiteit, overvoltage, undervoltage, het oververhitten, fasemislukking en overbelasting, enz.,

Snelheid het Volgen

Begin regelmatig de roterende motor opnieuw

Peripheral interface

Terminal

analoge input

resolutie

≤10mV

Eindschakelaar

inputresolutie

≤ 2ms

Analoge Input

kanaal 2 (AI1, AI2) 0~10V/0~20mA en 1 kanaal (AI3) - 10~10V

Analoge Output

2 kanalen (AO1, AO2) 0~20mA

Digitale input

8 kanalen gemeenschappelijke input, de Max. frequentie: 1kHz,

1 input van de kanaalhoge snelheid, de Max. frequentie: 50kHz

Digitale output

1 de impulsoutput van de kanaalhoge snelheid, de Max. frequentie: 50kHz;

1 output van de kanaaly eind open collector

Relaisoutput

2 output van het kanalen programmeerbare relais

RO1A NR, RO1B NC, RO1C GEMEENSCHAPPELIJKE TERMINAL

RO2A NR, RO2B NC, RO2C GEMEENSCHAPPELIJKE TERMINAL

Schakelaarvermogen: 3A/AC250V, 1A/DC30V

Anderen

Monteerbare Methode

Monteerbare muur, flens en vloer

Temperatuur van het lopende milieu

-10~50°C, derate above40°C

Beschermend

IP20

Het koelen

Lucht-koelt

Remeenheid

Het ingebouwde remmen voor onderstaande 30G/37P (met inbegrip van 30G/37P), Externe remmende eenheid voor anderen

Remmende weerstand

Facultatief

EMC filter

Ingebouwde C3 filter: voldoe aan het graadvereiste van iec61800-3 C3

Externe filter: voldoe aan het graadvereiste van iec61800-3 C2
