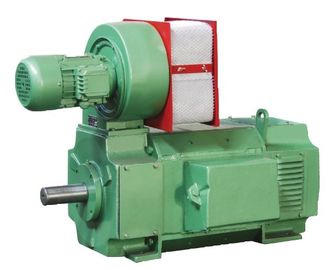

Lichtgewichtsteunz4 Industriële gelijkstroom Motor 1.4KW - 5.5KW, Efficiënte Energie

Lichtgewichtsteunz4 Industriële gelijkstroom Motor 1.4KW - 5.5KW, Efficiënte Energie

Beschrijving:

Het opzetten en het Algemene type van Z4 gelijkstroom-motor zijn voldoen aan IEC72-Norm, behalve de asafstand tussen de opzettende gaten (Afmeting „B“)

De deze reeksmotoren hebben veelhoekstructuur, zodat hebben zij hoge ruimte efficiënt. Hun statorjuk dat laminering en gebruiksgelijkrichtervoeding is kan pulserende huidige en snelle verandering van stroom weerstaan.

wegens zijn nauwkeurige plaats van magnetische pool, is het geschikt om de richting te veranderen

Dank aan zijn kleine grootte, goede prestaties, lichtgewicht, hoog rendement en betrouwbaarheid, onze Z4 gelijkstroom-motoren kan met internationaal geavanceerd niveau concurreren.

Omringend
Temperatuurwaaier:	-15~40℃
Omringende vochtigheid:	90%less dan relatieve vochtigheid
Hoogte:	minder dan 1000m boven overzees - niveau
Omringende voorwaarde:	geen bijtende werkingsgas, geen stof, geen zware geestelijke verontreiniging, geen vlam, geen zoute kristallisatie
Standaardeigenschap:
Norm		IEC34-1/DIN57530
Fase		In drie stadia
Kadergrootte		H100
Bescherm Eigenschap		Totaal Ingesloten
Outputwaaier		1.4~5.5KW
Voltage		160V, 440V of op verzoek
Geschatte snelheid		3000.2000.4000 r/min
Frequentie		50HZ
Beschermingsklasse		IP21S
Isolatie		F/B
Steun		IMB3 /IMB35 of op uw verzoek
Het koelen		IC06, IC17, IC37
Plicht		S1
Thermometry		Facultatief
Certificatie		CCC, CE, ISO9001
De speciale motoren kunnen volgens de eisen van klanten worden ontworpen

Betekenis van typecode

Eis ten aanzien van het koelen luchtvolume, luchtdruk en de macht van de ventilatormotor

Kadergrootte	Luchtvolume	Statische Druk	Motoroutput
	m3 /h	Pa	KW
Z4-100	160	200	0.04

De ventilatormotoren zijn in drie stadia allen, twee pool, 380V

Technische Beschrijving:

De gegevens zijn hieronder omvatten opwindingsverlies, exclusief ventilatorverlies

Motortype	Geschatte Macht	Geschatte Snelheid			Magnetische snelheid	Wapen. Curr.	Opwindingsmacht	de weerstand van de ankerkring	De inductantie van de ankerkring	Gebiedsinductantie	Externe inductantie	Efficiency	Ogenblik van inertie	Gewicht
	PN	160V	400V	440V	N-F	In	PF	R	LA	LF	LR	η	GD2
	KW	r/min			r/min	A	W	Ω (20℃)	MH	H	MH	%	Kgm2	kg
Z4-100-1	2.2	1490			3000	17.9	315	1.19	11.2	22	15	67.8	0.044	72
	1.5	955			2000	13.3		2.17	21.4	13		58.5
	4		2630		4000	12		2.82	26	18		78.9
	4			2960	4000	10.7						80.1
	2		1310		3000	6.6		9.12	86			68.4
	2.2			1480	3000	6.5						70.6
	1.4		860		2000	5.1		16.76	163			60.3
	1.5			990	2000	4.77						63.2

Het opzetten en Algemene Afmetingen (mm)

Opzettend Type: IMB3/IM1001

Kadergrootte	Opzettende Afmetingen (mm)													Algemene Afmetingen (mm)
	A	B	C	D	E	F	GA	DA	EA	FA	GC	H	K	Ab	AC	ADVERTENTIE	HD	h1	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	197	234	179	398	10	500	580
Z4-100-2		358																	540	620

Opzettend Type: IMB35 /IM2001

Kadergrootte	Opzettende Afmetingen (mm)																	Algemene Afmetingen (mm)
	A	B	C	D	E	F	GA	DA	EA	FA	GC	H	K	M	N	S	T	P	Ab	AC	ADVERTENTIE	HD	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	215	180	4-¢15	4	250	197	234	179	398	500	580
Z4-100-2		358														4-¢15							540	620

Leveringsmacht:

1, de voeding van Anker en de Gebiedskringen kunnen van Statische gelijkrichtervoeding of van gelijkstroom-generator zijn.

2, onder constante torsie, het voltage van het dalingsanker om snelheid aan te passen; Onder constante macht, het voltage van de dalingsopwinding om snelheid aan te passen.

3, Gescheiden opwinding zijn het basisopwindingstype. Het nominale opwindingsvoltage is180V, andere voltages is ook aanvaardbaar op uw verzoek.

Toepassingen:

Z4 gelijkstroom-zijn de motoren ons recentste product. Zij worden wijd etc. gebruikt als aandrijvingsbron voor diverse machines, zoals de Metallurgische industrie, machine Om metaal te snijden, Document, Druk, Textiel, het Verven, Cement, Plastic uitdrijvingsmachines.

Concurrentievoordeel:

HD de motoren stammen uit China met bijna 20years-vervaardigingsgeschiedenis, die een beroemd motormerk in China is. Zich baseert bij de ononderbroken innovatie, HD-worden de motoren één van het beste in de lage productie van de votagemotor met hun perfecte prestaties, betrouwbare kwaliteit, hoog rendement en energiereserve.

Hoog - het materiaal van de kwaliteitsisolatie combineert het perfecte isolatiesysteem.

De perfecte inleiding verzekert de motoren met goede verschijning en de motoren zijn duurzaam.

1. Nadruk op de vervaardiging van Laag Voltagemotoren;

2. De efficiënte klantendiensten

3. Aangepaste motoren.
