UPS in drie stadia

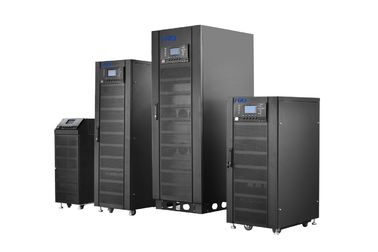

Groene 3 Fase Online UPS 10KVA aan 80KVA, Dubbele Omzetting UPS



POWERWELL reeks Online HF UPS 3/3phase 10-80kva, 380/400/415Vac

(10-40kva, 200/208/220Vac 3-3phase, transformerless beschikbaar)

Powerwellreeks 3 fase 10-80kva is een hoge eindnoodvoeding, die de wereld goedgekeurd heeft die elektro en elektronische technologie ertoe brengen om prestaties te verhogen en de super hoge betrouwbaarheids (MTBT>200,000h) .3nos hoge snelheid DSPs met voltooide digitale controle volledig hoogste kwaliteit van voeding verzekert. Zijnd verwanten aan input 1,0 leidt de machtsfactor en minder dan 2% THDi dit groene UPS en energie - besparing. Het biedt ook humaniseringsontwerp aan: volledige voortoegang van de dienstbevoegdheid, gebruikersvriendelijk touch screen.





Perfecte Toepassingen:



Internet Servor, Middendata center, Medium-scale netwerksysteem/gegevens verwerkend centrum, bank en effecten, bedrijfsservergroep, Medium-scale administratie automatisering, precisiemateriaal, enz.





SNELLE DETAILS:



DSP-controle en Uitstekende elektrische eigenschappen

De hoge factor, groen en energy-saving van de inputmacht

Output PF0.9, sterke ladingscapaciteit

De gelijkrichter en de omschakelaar van IGBT

Gelijkaardig modulair ontwerp,

Volledige frontale componententoegang

ABM batterijbeheer

Touch screen 5 duim





Detaileigenschappen: volledige digitale controletechnologie



De volledig digitale controle met twee DSPs, alle die subsystemen is digitaal met inbegrip van de IGBT-gelijkrichter, omschakelaar, lader, ontlader wordt gecontroleerd.





Uitstekende elektrische eigenschappen



Ware online dubbele omzettingsstruction biedt de veilige en efficiënte machtsbescherming voor diverse ladingen, met de sterke capaciteit van de outputlading aan





De hoge factor, groen en energy-saving van de inputmacht



Input met PFC en ingevoerde PF van geheel UPS tot 0,99





Dubbele AC draagbare inputbron



Toelaatbare AC en ac van de omleidings afzonderlijke input bron





Sterk milieuaanpassingsvermogen





Breed inputvoltage en frequentiegebied, aanpassing aan allerlei machtsnet

en geografisch milieu





Uitvoerige beschermingsmaatregelen





Schommelingsbescherming, kortsluitingbescherming, en andere bescherming om de betrouwbaarheid van UPS-systeem te verzekeren

IGBT en SCR keuren de geavanceerde EUPEC-machtsmodule goed;

De goedkeuring van geavanceerde technologie (de drijftechnologie van IGBT, zachte de te sterke intensiteitsluiting van IGBT, VCE-bescherming) verbetert hoogst de betrouwbaarheid en de veiligheid van omschakelaar.





Gelijkaardig modulair ontwerp



Elke fase hoofdraad wordt ontworpen als rek voor het gemakkelijk assembleren en onderhoud

Het ingebouwde insteekontwerp van het batterijpak voor gemakkelijk gebruik





Intelligent batterijbeheer (ABM)



Goedkeurend het intelligente batterijbeheer, die batterijlevensduur uiterst uitbreiden

Intelligent interval het laden proces in drie stadia (constant huidig, constant afgesloten voltage, vlotter laden en lader, wanneer de daling van het batterijvoltage op een lager niveau, ladersnieuwe begin aan het werk)

Automatische temperatuurcompensatie, (-0,11% per °C), levensduur batterij uiterst om uit te breiden door 30% en het handhavende werk te minimaliseren;

Online het ontdekken batterijstatus

De maximum batterij het laden stroom kan tegen eind plaatsen - gebruikers volgens de batterijeigenschappen, om eender welke die schade te vermijden door de grote het laden stroom wordt veroorzaakt;

Filetijd op het LCD scherm wordt getoond dat

Periodieke autoverificatiebatterij, die de geschikte batterijproblemen ontdekken

Met batterij omgekeerde verbinding, over voltage/huidige bescherming, om de batterij te beschermen





Koud begin en AC beginfunctie



Begin direct UPS door batterij of opstarten door slechts Leidingen.





Superieure netwerk controlemogelijkheden





Communicatie haven die (RS232, RS485, droog contact etc.) aan computer, SNMP-facultatieve kaart verbinden,





Gemakkelijk-onderhoudsontwerp



a) Keurt het volledige vooronderhoudsontwerp goed, die de beperkingen verminderen

op de installatieruimte, en besparing de ruimte van gegevens verwerkend centrum

B) Modulair ontwerpklasse, geschikte en gemakkelijke plaatsonderhoud

c) Met handboek handhaaf omleiding

D) Batterijvervanging zonder UPS-het lopen te onderbreken

e) De historische functie van het verslagenonderzoek, gebeurtenissen op to1,000-punten





Vriendschappelijke interface met Grote LCD met multitaalvertoning (7 talen)



Grote LCD vertoning en LEIDENE statusaanwijzing; Overvloedige informatievertoning van UPS

Engels, Spaans, Portugees, Russisch





Technische Beschrijvingen:



Model	PW3310	PW3315	PW3320	PW3330	PW3340	PW3360	PW3380
Classificatiemacht	10Kva/9Kw	15Kva/13.5Kw	20Kva/18Kw	30Kva/27Kw	40Kva/36Kw	60Kva/54Kw	80Kva/72Kw
AC Input
Nominale spanning	190/208/220Vac of 380/400/415Vac (lijn-Lijn)
Inputverbinding	Vier draden in drie stadia
Machtsfactor	Boven 0,99
THDi	Minder 3%
Voltagewaaier	150-270Vac of 280-480Vac (Netspanning)
Frequentie	40-70Hz
Omleiding	150-270Vac of 280-480Vac (lijn-Lijn) +/- 15%
Output
Machtsfactor	0,9 (vertraging)
voltageprecisie	190/208/220Vac of 380/400/415Vac±0.5%
Dynamisch voltagetijdelijke werkkracht	Minder 5% (0~100%-ladingsstap)
THDU	THD min 0,6% (lineaire lading), 3% (niet-lineaire lading)
Frequentie volgende waaier	50/60Hz±3Hz
Output Frequentieprecisie	±0.05% (Batterijwijze), ±3hz (Lijnwijze)
faseverplaatsing	120±0.5° (Saldo of onevenwichtigheidslading)
Frequentie het volgen tarief	Minder 1Hz/s
Overbelastingsvermogen	105% oude verrichting; 105%
	Boven 150%, overdracht om na 200ms te mijden
Omleidingsoverbelasting	Below125% oude verrichting 125%
Systeem
Systeemefficiency	Boven 92% (Lijn en batterijwijze); 98% (ECO) wijze
Vertoning	Touch screen LCD+LED
EMC	Iec62040-2
	IEC61000-4-2 (ESD)
	IEC61000-4-3 (RS)
	IEC6100-4 (EFT)
	Iec6100-4-5 (Schommeling)
Lawaai (1m)	50- 60dB
Het isoleren weerstand	Boven 2M (500VDC)
Het isoleren intensiteit	(input, output aan PE) 2820Vdc, lekkage huidige lager dan 3.5mA, geen flashover in 1min
Schommelingsbescherming	Voldoe aan het vereiste van IEC60664-1class, verdraag schommeling van 1.2/50us+8/20us hoger dan 6KV/3KA
IP klasse	IP20
Batterijconfiguratie
Installatie (gelijkstroom)	+192/216/240Vdc, - 192/216/240Vdc
Batterijtype	Het vrije Zuur van het Onderhoudslood (Gelbatterij of Ni-CD)
Lang - gelopen	Batterij om verbonden extern te zijn
Ingebouwde batterij	36pcs *7ah	36pcs *7ah	36pcs *9ah	72PCS*7ah	72pcs*9ah	*******
Verbinding	De verbinding van de bodemkabel vooraan
Lader	20% (Regelbare) machtscapaciteit
Fysiek
Eenheidsdimensie (Long-run)	390*850*977MM (W*D*H)			500×717×1150 MM. (W*D*H)		720×900×1450 MM. (W*D*H)
Eenheidsdimensie (Ingebouwde batt.)	390*850*977MM (W*D*H)			500×717×1150 (W*D*H)		500×717×1550 (W*D*H)
Gewicht (kg) (Lang - gelopen)	110/130	130/150	152/172	160/190	160/190	240/280	260/300
Gewicht (kg) (Ingebouwde Batt.)	182/202	202/222	216/236	331/361	367/397	240/280	260/300
	10kva en 15kva: ingebouwde 36pcs 7ah 20kva: ingebouwde 36pcs 9ah			(72pcs 7ah)	(72pcs 9ah)

Nota: Voor 110/120/127Vac, beschikbare 10-40kva.
