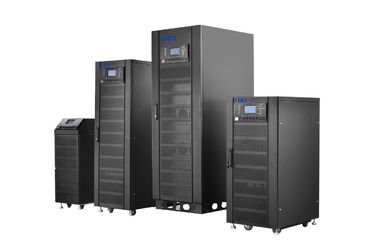

Powerwell max (Amerika) serie 3PHASE Online HF UPS 10 - 40Kva, 208 - 120Vac, 220 - 127Vac
Inleiding:Powerwell max (Amerika) serie 3 fase 10-40kva is een high-end ononderbroken stroomvoorziening,die wereldwijd toonaangevende elektrische en elektronische technologie heeft ingezet om de prestaties en de super hoge betrouwbaarheid te verhogen ((MTBT>200De hoge snelheid DSP's met volledige digitale besturing garanderen volledig de hoogste kwaliteit van stroomvoorziening en UPS betrouwbaar.0 inlaatvermogen factor en minder dan 2% THDi leiden deze UPS groene en energiebesparendeHet biedt ook een humaniserend ontwerp: volledige toegang tot de voorzijde van de service, gebruikersvriendelijk touchscreen.
Perfecte toepassingen:
Internetserver, middelgroot datacentrum, middelschalig netwerksysteem/computingcentrum, bank en effecten, bedrijfsservergroep, middelschalig kantoorautomatisering, precisieapparatuur, enz.
kenmerken: volledige digitale besturingstechnologie
Volledig digitale besturing met twee DSP's, alle subsystemen worden digitaal bestuurd, inclusief de IGBT-rechtsteller, omvormer, oplader, ontlader.
Uitstekende elektrische eigenschappen
Een echte online dubbelconversie-instructie biedt de veilige en effectieve energiebescherming voor verschillende belastingen, met een sterke uitvoerlastcapaciteit;
Hoge invoervermogensfactor, groen en energiebesparend
Inlaatpunt met PFC en inlaatpunt PF van de hele UPS tot 0.99,
Dual AC-invoerbron ondersteund
Toegestane wisselstroom- en bypass 2-invoerwisselstroombron
Sterke aanpassingsvermogen voor het milieu
Een breed inschrijvingsspannings- en frequentiebereik, aanpassing aan alle soorten klimaat
en geografische omgeving;
Alomvattende beschermingsmaatregelen
Overspanningsbescherming, kortsluitbescherming en andere bescherming om de betrouwbaarheid van UPS te waarborgen;
IGBT en SCR gebruiken de geavanceerde EUPEC-vermogensmodule;
Het gebruik van geavanceerde technologie (IGBT-aandrijvingstechnologie, IGBT-zachte uitschakeling bij overstroom) verbetert de betrouwbaarheid en veiligheid van de omvormer.
Vergelijkbaar modulair ontwerp

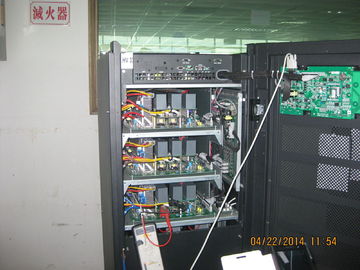

Elke fase hoofdbord zijn ontworpen als rack voor gemakkelijke montage en onderhoud
Ingebouwde batterijpakket-plug-in-ontwerp voor eenvoudig gebruik
Intelligent batterijbeheer(ABM)
Intelligente batterijbeheer:
Intelligente oplader:interval drie-stappen oplaadproces ((constante stroom,constante spanning, float opladen en oplaadmachine uitschakelen, wanneer de batterijspanning naar een lager niveau daalt,het oplaadapparaat wordt opnieuw in werking gesteld)
Back-up tijd weergegeven op het LCD-scherm
Temperatuurcompensatie van de batterij
Online detecteren van de batterijstatus,
De maximale batterijoplaadstroom kan door de eindgebruiker worden ingesteld op basis van de batterijkenmerken, om eventuele schade veroorzaakt door de grote laadstroom te voorkomen;
Periodieke zelftest van de batterij, waarbij de batterijproblemen tijdig worden vastgesteld;
met inverse aansluiting van de batterij, bescherming tegen overspanning/stroom, ter bescherming van de batterij;
Koudstarten en AC-starten Functie
Start de UPS rechtstreeks via de batterij of start de UPS alleen via Mains.
Superieure netwerkbewakingsmogelijkheden
Communicatiepoort (RS232, SNMP-kaart, RS485, droog contact, enz.)
Eenvoudig onderhoudend ontwerp
a) Het volledige onderhoudsontwerp aan de voorzijde wordt aangenomen, waardoor de beperkingen worden verminderd
op de installatieruimte en spaar de ruimte van het computercentrum;
b) Modulaire ontwerpklasse, handig en gemakkelijk onderhoud op het terrein;
c) met handmatige onderhoudsbypass,
d) Vervanging van de batterij zonder verstoring van de UPS;
e) functie voor het zoeken naar historische gegevens, evenementen tot 1.000 items;
Vriendelijke interface met groot LCD
Grote LCD-scherm en LED-statusindicatie; overvloedige informatie-scherm van UPS;
Technische specificaties
Inleiding:PWMA II serie 3 fase 10-40kVA is een hoogwaardige ononderbroken stroomtoevoer zonder transformator,die wereldwijd toonaangevende elektrische en elektronische technologie heeft ingezet om de prestaties en hoge betrouwbaarheid te verhogen ((MTBF>200Het feit dat de ingangsvermogen factor 1.0 is en minder dan 4% THDi, leidt tot deze groene UPS en energiebesparing.
Perfecte toepassingen:
Internetserver, klein- en middelgrootnetwerksysteem, bank en effecten, businessservergroep, precieze apparatuur, medisch, energie, enz.
kenmerken: volledige digitale besturingstechnologie
Volledig digitale besturing met DSP-chipprocessor, alle subsystemen worden digitaal bestuurd, inclusief de IGBT-rechtlijner, omvormer, oplader, enz.
Uitstekende elektrische eigenschappen
Een echte online dubbelconversie-instructie biedt de veilige en effectieve energiebescherming voor verschillende belastingen, met een sterke uitvoerlastcapaciteit;
Hoge invoervermogensfactor, groen en energiebesparend
Input PF hoger dan 0,99 en efficiëntie tot 96%;
Uitgang PF 1.0 met 3-niveau-omvormertechnologie
Sterk laadvermogen met een hoog rendement tot 96%
Sterke aanpassingsvermogen voor het milieu
Een breed invoerspannings- en frequentiebereik, aanpassing aan alle soorten klimaat- en geografische omstandigheden
Alomvattende beschermingsmaatregelen
Het gebruik van geavanceerde technologie (IGBT-aandrijvingstechnologie, IGBT-zachte uitschakeling bij overstromingen) verbetert de betrouwbaarheid en veiligheid van de omvormer
Intelligent batterijbeheer(ABM)
Intelligente batterijbeheer:
Intelligente oplader:interval drie-stappen oplaadproces ((constante stroom,constante spanning, float opladen en oplaadmachine uitschakelen, wanneer de batterijspanning naar een lager niveau daalt,het oplaadapparaat wordt opnieuw in werking gesteld)
Online detecteren van de batterijstatus,
De maximale batterijoplaadstroom kan door de eindgebruiker worden ingesteld op basis van de batterijkenmerken, om eventuele schade veroorzaakt door de grote laadstroom te voorkomen;
Periodieke zelftest van de batterij, waarbij de batterijproblemen tijdig worden vastgesteld;
Koudstarten en AC start Functie
Start de UPS rechtstreeks via de batterij of start de UPS alleen via Mains.
Superieure netwerkbewakingsmogelijkheden
Communicatiepoort (RS232, USB, enz.) voor verbinding met de computer, SNMP-kaart optioneel,
Vriendelijke interfaceLED-indicatoren met 7 inch touchscreen Parallel tot 8 eenheden
Technische specificatie:
TechnischeSVerklaring:
| Model |
PWMA3310II |
PWMA3315II |
PWA3320II |
PWMA3330II |
PWMA3340II |
| Hoofdinvoer |
| Nominale ingangsspanning |
200/208/220VAC (Line-Line),3 fasen + Neutraal + Aarde |
| Nominale frequentie |
50/60Hz |
| Invoerspanningsbereik |
167~260Vac (Line-Line),volledige belasting;
125V~167Vac (Line-Line), de belasting daalt lineair volgens de min-fasespanning |
| Invoerfrequentiebereik |
40 Hz ∼ 70 Hz |
| Invoervermogenfactor |
> 0.99 |
| Invoerstroom THDi |
< 3% (lineaire belasting), < 5% (niet-lineaire belasting) |
| Bijpass-invoer |
| Nominale bypassspanning |
200/208/220VAC (lijn-lijn) |
| Nominale frequentie |
50/60Hz |
| Bijpassspanningsbereik |
Selecteerbaar, standaard -20% +15%;
Hoogste grens: +10%, +15%, +20%, +25%;
Ondergrens: -10%, -15%, -20%, -30%, -40% |
| Bijpassfrequentiebereik |
Selecteerbaar, ±1Hz, ±3Hz, ±5Hz |
| Overbelasting omzeilen |
125% Langdurige werking; 125%~130% gedurende 10 minuten;
130% tot 150% gedurende 1 minuut; |
| Output |
| Nominale inverterspanning |
200/208/220VAC (lijn-lijn) |
| Nominale frequentie |
50/60Hz |
| Uitgangsvermogenfactor |
1 |
| Spanningsnauwkeurigheid |
± 1% ((0-100% lineaire belasting) |
| Een tijdelijke reactie |
< 5% voor stapbelasting (20% - 100% -20%) |
| Tijdelijk herstel |
< 30 ms voor stapbelasting (20% - 100% - 20%); |
| Uitgangsspanning THDu |
< 1% (lineaire belasting); < 5% (niet-lineaire belasting)
volgens IEC/EN62040-3 |
| Overbelasting van de omvormer |
< 110%, 60 min; 110~125%,10 min;
125% ~ 150%, 60s; > 150%, 200 ms |
| Frequentieregeling |
50/60Hz±0,1% |
| Synchroon bereik |
Instellbaar, ±0,5Hz ±5Hz, standaard ±3Hz |
| Synchroniseerde slew rate |
Stelbaar, 0,5 Hz/S 3 Hz/s, standaard 0,5 Hz/s |
| Batterij en oplader |
| Batterijspanning |
± 120VDC |
| Batterij QTY |
2*20PCS 12V*7AH/9AH ((interne batterij) |
4*20PCS 12V*7AH/9AH ((interne batterij) |
| 20 stuks per snaar, externe batterij |
| Vermogen van het laadapparaat |
Max = 20% van het systeemvermogen |
| Efficiëntie |
| Normale werking |
94% max |
| Batterijoperatie |
93% max |
| Systemen |
| Afbeelding |
7 inch touchscreen |
| Interface |
Standaard: USB, RS232, RS485
Optie: SNMP, droog contact, parallel kit, koude start van de batterij
|
| Milieu |
| Operatietemperatuur |
0 °C tot 40 °C |
| Bergingstemperatuur |
-40 ∼ 70 °C |
| Relatieve luchtvochtigheid |
0,95% (niet-condenserend) |
| Ruis (1 meter) |
58 dB @ 100% belasting, 52 dB @ 45% belasting |
70 dB @ 100% belasting, 62 dB @ 45% belasting |
| Fysieke gegevens |
Afmeting
Ik heb het niet gedaan. |
Interne vleermuis |
250*830*710 |
350*825*1200 |
| Externe vleermuis |
250*530*660 |
250*785*650 |
| Gewicht ((kg) |
Interne vleermuis |
150 |
290 |
| Externe vleermuis |
45 |
54 |
67 |
73 |
Opmerking:Elke specificatie kan zonder voorafgaande kennisgeving worden gewijzigd;
Opmerking:Alle wijzigingen kunnen zonder verdere kennisgeving plaatsvinden.
Opmerking:Elke specificatie kan zonder voorafgaande kennisgeving worden gewijzigd;
