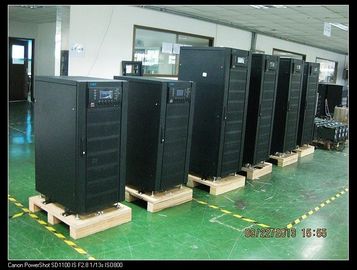

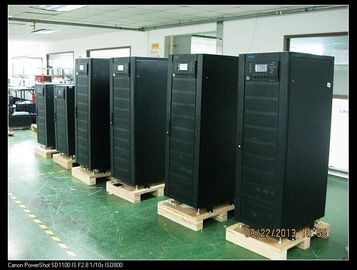

Dual Conversion 3 Phase Online Ups10- 40kva 190/208/220vac,1.0PF, met PFC en voorMiddelgrote datacenters
Snelle details:
1) Nominale spanning:190/208/220Vac, Lijnspanning
2) Type: Online
3) Gebruik voor servers, datacenters, telecommunicatie
4) Uitgang PF0.9
Powerwell MAX (Amerika) serie Online HF UPS 3/3fase 10-40kva zonder transformator,
(voor 190/208/220Vac, lijnspanning);
Perfecte toepassingen:
Internetserver, Internet Data Center), netwerksysteem/computingcentrum op middelgrote schaal, bank en effecten, bedrijfsservergroep, kantoorautomatisering op middelgrote schaal, precisieapparatuur, enz.
kenmerken: volledige digitale besturingstechnologie
Volledig digitale besturing met twee DSP's, alle subsystemen worden digitaal bestuurd, inclusief de IGBT-rechtsteller, omvormer, oplader, ontlader.
Uitstekende elektrische eigenschappen
Een echte online dubbelconversie-instructie biedt de veilige en effectieve energiebescherming voor verschillende belastingen, met een sterke uitvoerlastcapaciteit;
Hoge invoervermogensfactor, groen en energiebesparend
Inlaatpunt met PFC en inlaatpunt PF van de hele UPS tot 0.99;
Dual AC-invoerbron ondersteund
Toegestane wisselstroom- en bypass 2-invoerwisselstroombron
Sterke aanpassingsvermogen voor het milieu
Een breed inschrijvingsspannings- en frequentiebereik, aanpassing aan alle soorten klimaat
en geografische omgeving;
Alomvattende beschermingsmaatregelen
Overspanningsbescherming, kortsluitbescherming en andere bescherming om de betrouwbaarheid van UPS te waarborgen;
IGBT en SCR gebruiken de geavanceerde EUPEC-vermogensmodule;
Het gebruik van geavanceerde technologie (IGBT-aandrijvingstechnologie, IGBT-zachte uitschakeling bij overstroom) verbetert de betrouwbaarheid en veiligheid van de omvormer.
Intelligent batterijbeheer(ABM)
Intelligente batterijbeheer:
Intelligent intervall-driefasig laadproces ((constante stroom,constante spanning, drijvende opladen en afzetten van de oplader, wanneer de batterijspanning afneemt tot een lager niveau, start de oplader opnieuw)
temperatuurcompensatie, om de levensduur van de batterij enorm te verlengen en het onderhoud te minimaliseren;
Online detecteren van de batterijstatus,
De maximale batterijoplaadstroom kan door de eindgebruiker worden ingesteld op basis van de batterijkenmerken, om eventuele schade veroorzaakt door de grote laadstroom te voorkomen;
Back-up tijd weergegeven op het LCD-scherm
Periodieke zelftest van de batterij, waarbij de batterijproblemen tijdig worden vastgesteld;
met inverse aansluiting van de batterij, bescherming tegen overspanning/stroom, ter bescherming van de batterij;
Superieure netwerkbewakingsmogelijkheden
Communicatiepoort (RS232, USB, enz.) voor verbinding met de computer, SNMP-kaart optioneel,
Eenvoudig onderhoudend ontwerp
a) Het volledige onderhoudsontwerp aan de voorzijde wordt aangenomen, waardoor de beperkingen worden verminderd
op de installatieruimte en spaar de ruimte van het computercentrum;
b) Modulaire ontwerpklasse, handig en gemakkelijk onderhoud op het terrein;
c) met handmatige onderhoudsbypass,
d) Vervanging van de batterij zonder verstoring van de UPS;
e) functie voor het zoeken naar historische gegevens, evenementen tot 1.000 items;
Vriendelijke interface
7 inch touchscreen, overvloedige informatie display van UPS;
Technische specificaties
TechnischeSVerklaring:
| Model |
PWMA3310II |
PWMA3315II |
PWA3320II |
PWMA3330II |
PWMA3340II |
| Hoofdinvoer |
| Nominale ingangsspanning |
200/208/220VAC (Line-Line),3 fasen + Neutraal + Aarde |
| Nominale frequentie |
50/60Hz |
| Invoerspanningsbereik |
167~260Vac (Line-Line),volledige belasting;
125V~167Vac (Line-Line), de belasting daalt lineair volgens de min-fasespanning |
| Invoerfrequentiebereik |
40 Hz ∼ 70 Hz |
| Invoervermogenfactor |
> 0.99 |
| Invoerstroom THDi |
< 3% (lineaire belasting), < 5% (niet-lineaire belasting) |
| Bijpass-invoer |
| Nominale bypassspanning |
200/208/220VAC (lijn-lijn) |
| Nominale frequentie |
50/60Hz |
| Bijpassspanningsbereik |
Selecteerbaar, standaard -20% +15%;
Hoogste grens: +10%, +15%, +20%, +25%;
Ondergrens: -10%, -15%, -20%, -30%, -40% |
| Bijpassfrequentiebereik |
Selecteerbaar, ±1Hz, ±3Hz, ±5Hz |
| Overbelasting omzeilen |
125% Langdurige werking; 125%~130% gedurende 10 minuten;
130% tot 150% gedurende 1 minuut; |
| Output |
| Nominale inverterspanning |
200/208/220VAC (lijn-lijn) |
| Nominale frequentie |
50/60Hz |
| Uitgangsvermogenfactor |
1 |
| Spanningsnauwkeurigheid |
± 1% ((0-100% lineaire belasting) |
| Een tijdelijke reactie |
< 5% voor stapbelasting (20% - 100% -20%) |
| Tijdelijk herstel |
< 30 ms voor stapbelasting (20% - 100% - 20%); |
| Uitgangsspanning THDu |
< 1% (lineaire belasting); < 5% (niet-lineaire belasting)
volgens IEC/EN62040-3 |
| Overbelasting van de omvormer |
< 110%, 60 min; 110~125%,10 min;
125% ~ 150%, 60s; > 150%, 200 ms |
| Frequentieregeling |
50/60Hz±0,1% |
| Synchroon bereik |
Instellbaar, ±0,5Hz ±5Hz, standaard ±3Hz |
| Synchroniseerde slew rate |
Stelbaar, 0,5 Hz/S 3 Hz/s, standaard 0,5 Hz/s |
| Batterij en oplader |
| Batterijspanning |
± 120VDC |
| Batterij QTY |
2*20PCS 12V*7AH/9AH ((interne batterij) |
4*20PCS 12V*7AH/9AH ((interne batterij) |
| 20 stuks per snaar, externe batterij |
| Vermogen van het laadapparaat |
Max = 20% van het systeemvermogen |
| Efficiëntie |
| Normale werking |
94% max |
| Batterijoperatie |
93% max |
| Systemen |
| Afbeelding |
7 inch touchscreen |
| Interface |
Standaard: USB, RS232, RS485
Optie: SNMP, droog contact, parallel kit, koude start van de batterij
|
| Milieu |
| Operatietemperatuur |
0 °C tot 40 °C |
| Bergingstemperatuur |
-40 ∼ 70 °C |
| Relatieve luchtvochtigheid |
0,95% (niet-condenserend) |
| Ruis (1 meter) |
58 dB @ 100% belasting, 52 dB @ 45% belasting |
70 dB @ 100% belasting, 62 dB @ 45% belasting |
| Fysieke gegevens |
Afmeting
Ik heb het niet gedaan. |
Interne vleermuis |
250*830*710 |
350*825*1200 |
| Externe vleermuis |
250*530*660 |
250*785*650 |
| Gewicht ((kg) |
Interne vleermuis |
150 |
290 |
| Externe vleermuis |
45 |
54 |
67 |
73 |
Opmerking:Elke specificatie kan zonder voorafgaande kennisgeving worden gewijzigd;
