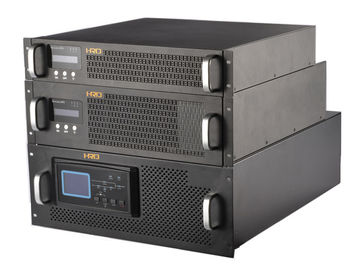

| PC Plus Rack mount 6-10kva met uitgang PF0.9 |
|
| •19'inch, rack mount, 3/4U ontwerp 6kva tot 10kva |
|
|
|
| •Echte online hoge frequentie dubbele conversie |
| •Geavanceerde DSP-besturing, uitstekende prestaties met super hoge kwaliteit |
| •Uitgangsvermogen 09 |
| •Breed invoerfrequentiebereik (40-70Hz) |
| •Brei ingangsspanningsgebied |
| •50Hz/60Hz frequentieomzettermodus |
| •Eco-modus voor energiebesparing (optioneel) |
| 192Vdc en 240Vdc gemakkelijk converteerbaar |
| •Emergency power off (EPO) functie |
| Geschiedenis evenementen record functie, 100 evenementen |
| •Koudstarten en AC-starten |
| •Automatische 4 niveaus snelheidsregeling van de ventilator volgens belasting en temperatuur |
| •Geavanceerde paralleltechnologie met N+1 redundantie (max.6 eenheden) |
| • Ondersteunt alle soorten generatoren |
| |
|
|
|
|
|
| PC Plus RACK MOUNT 6K/10K ONLINE HF UPS |
| |
|
|
|
|
|
| Modellen |
PCPR 06S |
PCPR 06L |
PCPR 10S |
PCPR 10L |
| FASE |
1 fase in / 1 fase uit |
| CAPITATIE |
6Kva / 5,4Kw |
10Kva/ 9Kw |
| Invoer |
| Spanningsbereik |
Verplaatsing van de laagste lijn |
176 VAC ± 3% @ 100% belasting
130 VAC ± 3% @ 50% belasting |
| De terugkeer van de lage lijn |
188 VAC ± 3% @ 100% belasting
142 VAC ± 3% @ 50% belasting |
| Verplaatsing van de hoge lijn |
286 VAC ± 3% |
| High Line terug |
270 VAC ± 3% |
| Frequentiebereik |
|
40-70 Hz
volgende bereik 46~54 Hz @ 50Hz,56~64 Hz @ 60Hz |
| Fase |
Eenfasige met grond |
| Vermogensfactor |
> 0,99 @ 100%belasting |
| Uitvoer |
| Uitgangsspanning |
208/220/230/240 VAC |
| AC-spanningregeling |
± 1% |
| Frequentiebereik (synchroon bereik) |
46~54 Hz @ 50 Hz / 56~64 Hz @ 60 Hz |
| Frequentiebereik (Batt-modus) |
50 Hz ± 0,1 Hz of 60 Hz ± 0,1 Hz |
| Huidige crestratio |
31 (maximaal) |
| Harmonische vervorming |
≤ 3 % THD (lineaire belasting), ≤ 6 % THD (niet-lineaire belasting) |
| Overdrachtstijd |
AC-modus naar Batt-modus |
Nul |
| Inverter naar bypass |
Nul |
| Waafvorm (Batt. Mode) |
Zuivere sinusgolf |
| EFFECTIE |
| AC-modus |
92% |
| Batterijmodus |
91% |
| Batterij |
| Standaardmodel |
Type batterij |
loodzuurbatterij onderhoudsvrij |
| Aantal |
16/20 stuks |
| Typische oplaadtijd |
3 uur tot 90% capaciteit. |
4 uur tot 90% capaciteit. |
| Laadstroom (max.) |
1A ± 10% |
4A±10% |
1A ± 10% |
4A ± 10% |
| Oplaadspanning |
220/273 VDC ± 1% |
| Langlopend model |
Accu-kast |
16/20 stuks 7 uur |
Zonder gevecht. |
16/20 stuks9ah |
Zonder gevecht. |
| Indicatoren |
| LCD-paneel |
UPS-status, belastingsniveau, batterijniveau, Input/Output-spanning,
Uitgangsstroom, busspanning, temperatuur en waarschuwing
en foutcode en gebeurtenissen |
| Alarm |
| Batterijmodus |
Elke 4 seconden (kan zwijgen) |
| Slechte batterij |
Elke seconde klinkt |
| Overbelasting |
Elke seconde klinkt |
| Fout |
Doorlopend geluiden |
| FYSISCHE |
| Standaardmodel |
Dimensie,
D X W X H (mm) |
UPS-eenheid: 580 X 438 X 176 [4U]
Batterijpakket: 580 X 438 X 176 [4 eenheden] |
UPS-eenheid: 580 X 438 X 176[4U] |
UPS-eenheid: 668 X 438 X 176 [4U]
Batterijpakket: 580 X 438 X 176 [4 eenheden] |
UPS-eenheid: 668 X 438 X 175[4U] |
| Nettogewicht (kg) |
UPS-eenheid: 22 kg
Batterijpakket: 62 kg |
22 kg |
UPS-eenheid: 25 kg
Batterijpakket: 75 kg |
25 kg |
| Milieu |
| Operatie Vochtigheid |
20-90 % RH @ 0- 40°C (niet-condenserend) |
| Geluidsniveau |
Minder dan 55dBA @ 1 meter |
Minder dan 58dBA @ 1 meter |
| Beheer |
| Smart RS-232/USB |
Ondersteunt Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix en MAC |
| Facultatief SNMP |
Energiebeheer van SNMP-manager en webbrowser |
