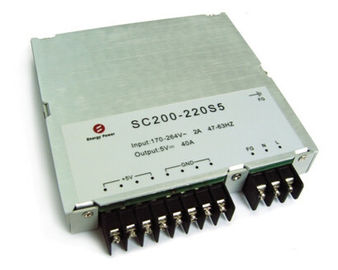

Ac-gelijkstroom Voedingen200w Output 5V SC200-220S5
Zeer belangrijke Eigenschappen
AC inputwaaier: 170~264Vac
Enige output: 5V/40A
Hoog rendement: 89%
Lijnregelgeving: ≤±1%
Ladingsregelgeving: ≤±1%
Laag ripple&noise: ≤200mV
sluit bescherming kort
Output over huidige bescherming
Output korte bescherming
Over temperatuurbescherming
Natuurlijke koel
Volgzame RoHS
UL94V-0 vlam-flame-retarded classificatie
Productoverzicht
Dit ac-gelijkstroom convertorgebruik ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Inputkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Geschat inputvoltage
|
|
220
|
|
Vac
|
|
|
AC de waaier van het inputvoltage
|
170
|
|
264
|
Vac
|
|
|
Geschatte AC inputfrequentie
|
|
50/60
|
|
Herz
|
|
|
AC inputfrequentiegebied
|
47
|
|
63
|
Herz
|
|
|
Max. ingangsstroom
|
|
|
2
|
A
|
Min. inputvoltage, volledige lading
|
|
Efficiency
|
AC input
|
86
|
89
|
|
%
|
Het geschatte inputvoltage, schatte ladingsfiguur 1
|
| |
|
|
|
|
|
|
Outputkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
|
De waaier van het outputvoltage
|
5V
|
4.95
|
5
|
5.05
|
Vdc
|
|
|
|
De waaier van de outputstroom
|
5V
|
0
|
|
40
|
A
|
|
|
|
Lijnverordening
|
|
|
±1
|
%
|
|
|
Ladingsverordening
|
|
|
±1
|
%
|
|
|
Temperatuurverordening
|
|
±0.03
|
|
%/°C
|
Over werkende temperatuurwaaier
|
|
De draai steunt weg tijd
|
10
|
|
|
Mej.
|
220Vac, volledige lading, van Vin-draai weg aan Vout-daling aan 90%, Figuur 4
|
|
Rimpeling & lawaai
|
5V
|
|
|
200
|
mV
|
Geschatte input, volledige lading, 20 Mhz-bandbreedtefiguur 5
|
|
Dynamische reactie
|
Afwijking
|
|
|
200
|
mV
|
50% tot 75% tot 50% maximum Iout, 0.1A/u
|
|
|
|
200
|
mV
|
50% tot 75% tot 50% maximum Iout, 2.5A/us
|
|
Het outputvoltage schiet voorbij
|
|
|
±5
|
%
|
|
|
Outputcapacitieve weerstand
|
|
20000
|
|
μF
|
|
Beschermingskenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Output over ladingsbescherming
|
48
|
|
50
|
A
|
Hik
|
|
Kort:sluitenbescherming
|
|
|
10
|
mΩ
|
Hik
|
|
Over--temperatuurbescherming
|
Sluiting
|
|
105
|
|
℃
|
Autoterugwinning
|
| |
|
|
|
|
|
|
Nota's:
1.+5V zal hik Autoterugwinning ingaan
Algemene Kenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
MTBF
|
100
|
|
|
KHrs
|
TRNWT000332,80% lading, 300LFM, 25℃
|
|
Gewicht
|
|
|
500
|
g
|
|
Milieukenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Werkende temperatuur
|
-20
|
|
+55
|
℃
|
|
|
Opslagtemperatuur
|
-40
|
|
+85
|
℃
|
|
|
Opslagvochtigheid
|
10
|
|
90
|
%
|
|
Veiligheidskenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Isolatievoltage
|
Input aan output
|
1500
|
|
|
Vdc
|
5mA/1min, Geen het een boog vormen en analyse
|
|
Input aan grond
|
1000
|
|
|
Vac
|
|
Output aan grond
|
500
|
|
|
Vdc
|
5mA/1min, Geen het een boog vormen en analyse
|
|
Isolatieweerstand
|
Input aan output
|
10
|
|
|
MΩ
|
500Vdc/1min, normale luchtdruk, 90% vochtigheid
|
Kenmerken
|
Punt
|
Normen
|
Voorwaarden
|
Nota's
|
|
Harmonisch
|
En61000-3-2
|
De vereisten van Clampen
|
Criterium B
|
|
Voltageschommelingen en trilling
|
En61000-3
|
De vereisten van het klassena materiaal
|
Criterium B
|
|
Schommeling
|
En61000-4-5
|
Differentiële wijze ±2KV, gemeenschappelijke mode±4KV
|
Criterium B
|
|
ONDERDOMPELING
|
En61000-4-11
EN55024
|
Voltageonderdompeling aan 0%Ut, 10ms
|
Criterium B, test bij fase 0, 90, 180 en 270
|
|
Voltageonderdompeling aan 40%Ut, 20ms
|
|
Voltageonderdompeling aan 70%Ut, 50ms
|
Nota's:
Criterium A: Normale prestaties tijdens en na test.
Criterium B: De zwakstroombescherming of het terugstellen worden niet toegestaan. De tijdelijke schommeling van het outputvoltage houdt op nadat de storingen ophoudt, en waarvan EUT zijn normale prestaties automatisch terugkrijgt. Tijdens de systeemtest, worden de schommeling of het terugstellen van het outputvoltage niet ook toegestaan.
Criterium C: Het tijdelijke verlies van output wordt toegestaan, maar de hardware kan niet worden beschadigd. EUT krijgt automatisch zijn normale prestaties of exploitantinterventie terug.
Criterium R: Het verlies van output dat niet terug te krijgen is wordt toegestaan. De primaire beschermende component (zekering) kan worden beschadigd. EUT krijgt zijn normale prestaties na terug vervangt de beschadigde component.
Milieukwalificatie
|
Parameter
|
Nota's
|
|
Trilling
|
Frequentiegebied: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z assen, 30min/axis
|
|
Mechanische Schok
|
Helft-sinus golf, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Koude (in verrichting)
|
Iec60068-2-1 advertentie
|
|
Vochtige hitte
|
Iec60068-2-67 CY
|
|
Temperatuur het Cirkelen
|
-20°C aan 85°C, helling 15°C/min., 500 cycli
|
|
Macht/het Thermische Cirkelen
|
Vin = min to264Vac maximum, volledige lading van 170Vac, 100 cycli
|
|
Ontwerpmarginaal
|
Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%
|
|
Het levenstest
|
95% schatte Vin en lading, eenheden bij het derating van punt, 50000 uren
|
|
Soldeerselcapaciteit
|
Iec60068-2-20
|
Normennaleving
|
Normen
|
Nota's
|
|
Ul60950-1
|
|
|
En60950-1
|
|
|
En60601-1
|
|
|
SCA 22.2NO.601.1
|
|
|
UL2601
|
|
|
Csa22.2no.60950-1
|
|
Fysieke Informatie
Mechanisch Overzicht
Length×width×heigth135×125×21 (mm), 5.315×4.921×0.826 (duim),
Schakelaarbenoemingen
|
Pin#
|
Naam
|
Nota's
|
|
1
|
N
|
AC input
|
|
2
|
L
|
AC input
|
|
3
|
FG
|
AC inputgrond
|
|
4
|
GND
|
Outputgrond
|
|
5
|
GND
|
|
|
6
|
GND
|
|
|
7
|
GND
|
|
|
8
|
+5V
|
|
|
9
|
+5V
|
|
|
10
|
+5V
|
|
|
11
|
+5V
|
|
Typische Golf en Krommen
Figuur 1 Efficiency VERSUS outputstroom. 400LFM, 25°C
Figuur 2: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand: 1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.
Figuur 3: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, het tantaliumcondensator van 100 mw ESR en 1μF ceramische condensator. CH 1: Vout (200mV/div)
Figuur 4: De draai steunt weg tijd
