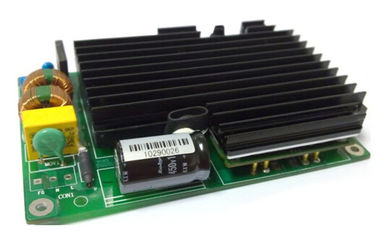

Ac-gelijkstroom Voedingen100w Output 48V SC100-220S48
Zeer belangrijke Eigenschappen
Hoge outputmacht: 100W
Inputwaaier: 85~264Vac
Hoog rendement: 85%
Lijnregelgeving: ≤±1%
Ladingsregelgeving: ≤±2%
Vaste frequentie: 220kHz
Isolatievoltage: 1500Vdc
Kortsluitingbescherming
Output over huidige bescherming
Over temperatuurbescherming
Productoverzicht
Deze ac-gelijkstroom verwerking van de convertorgebruik geavanceerde macht, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Elektrische Kenmerken
Inputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Geschat inputvoltage |
|
220 |
|
Vac |
|
AC de waaier van het inputvoltage |
85 |
|
264 |
Vac |
|
Geschatte AC inputfrequentie |
|
50/60 |
|
Herz |
|
AC inputfrequentiegebied |
47 |
|
63 |
Herz |
|
Max. ingangsstroom |
|
|
2 |
A |
Min. inputvoltage, volledige lading |
Efficiency |
|
85 |
|
% |
Het geschatte inputvoltage, schatte lading |
Outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
De waaier van het outputvoltage |
47.52 |
48 |
48.48 |
Vdc |
|
|
De waaier van de outputstroom |
0.1 |
|
2.1 |
A |
|
|
Lijnverordening |
|
|
±1 |
% |
|
|
Ladingsverordening |
|
|
±2 |
% |
|
|
Rimpeling & lawaai |
|
|
800 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
|
Dynamische reactie |
Afwijking |
|
|
±1 |
% |
25% tot 50% tot 25% maximum Iout, 50% tot 75% tot 50% maximum Iout, 0. 1A/us |
Regelende tijd |
|
|
500 |
ons |
Aan binnen 1% Vout nom. |
|
Het outputvoltage schiet voorbij |
|
|
1 |
% |
|
|
Outputcapacitieve weerstand |
|
470 |
|
μF |
|
Beschermingskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Output over ladingsbescherming |
2.3 |
|
2.8 |
A |
Hik |
Kort:sluitenbescherming |
|
|
10 |
mΩ |
Hik |
Over--temperatuurbescherming |
|
105 |
|
℃ |
Autoterugwinning |
Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
MTBF |
100 |
|
|
KHrs |
RT-nwt-000332, 80% lading, 300LFM, 40℃ Ta |
Gewicht |
|
|
300 |
g |
|
Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende temperatuur |
-20 |
|
+55 |
℃ |
|
Opslagtemperatuur |
-40 |
|
+85 |
℃ |
|
Relatieve vochtigheid |
10 |
|
90 |
% |
|
Hoogte |
|
|
3000 |
m |
|
Veiligheidskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Isolatievoltage |
Input aan output |
1500 |
|
|
Vdc |
10mA/1min, Geen het een boog vormen en analyse |
Input aan grond |
1000 |
|
|
Vdc |
||
Output aan grond |
500 |
|
|
Vdc |
7.5mA/1min, Geen het een boog vormen en analyse |
|
Isolatieweerstand |
Input aan output |
100 |
|
|
MΩ |
500Vdc/1min, normale luchtdruk, 90% vochtigheid |
Milieukwalificatie
Parameter |
Nota's |
Trilling |
Frequentiegebied: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z assen, 30min/axis |
Mechanische Schok |
Helft-sinus golf, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Koude (in verrichting) |
Iec60068-2-1 advertentie |
Vochtige hitte |
Iec60068-2-67 CY |
Temperatuur het Cirkelen |
-20°C aan 85°C, helling 15°C/min., 500 cycli |
Macht/het Thermische Cirkelen |
Vin = min aan maximum, volledige lading, 100 cycli |
Ontwerpmarginaal |
Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105% |
Het levenstest |
95% schatte Vin en lading, eenheden bij het derating van punt, >5000-uren |
Soldeerselcapaciteit |
Iec60068-2-20 |
Normennaleving
Normen |
Nota's |
UL/cUL60950 |
|
EN60950 |
|
En60601-1 |
|
SCA 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2No.60950-1 |
|
Fysieke Informatie
Mechanisch Overzicht
Length×width×heigth: 135×90×28 (mm), 5.32×3.54×1.1 (binnen),
Speldbenoemingen
CON1
Speld Nr. |
Naam |
Functie |
1 |
FG |
Aarde |
2 |
N |
Neutrale lijn |
3 |
L |
Leef lijn |
CON2
Speld Nr. |
Naam |
Functie |
1 |
-48V |
Negatief outputvoltage |
2 |
-48V |
Negatief outputvoltage |
3 |
GND |
Positief outputvoltage |
4 |
GND |
Positief outputvoltage |
Toepassingsnota's: Een verscheidenheid van toepassingsnota's en technische Witboeken kunnen in pdf-formaat van onze website worden gedownload.
