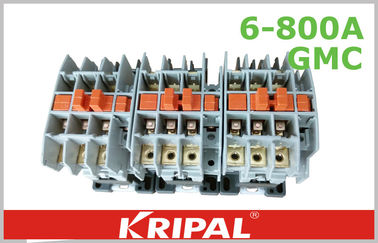

Magnetische AC/DC de Schakelaarschakelaar UKC (D) 1-9A, 12A, 18A, de Facultatieve Toebehoren van GMC van 22A 220V~690V 1NO 1NC
Beschrijving:
GMC reeks de Magnetische AC /DC schakelaars geschikt zijn om in de kringen tot nominale spanning 660V AC 50/60HZ te gebruiken, schatte stroom tot 800A, voor het maken, brekend, vaak beginnend & controlerend de AC motor en het kan met de hulpcontacten, de mechanische met elkaar verbindende eenheid, de overschakelingscondensator en enz. worden gecombineerd. Met het thermische relais, wordt het gecombineerd in de elektromagnetische aanzet. De schakelaar wordt geproduceerd volgens iec947-2, VDE0660 & BS5452.
Zonder dekking:

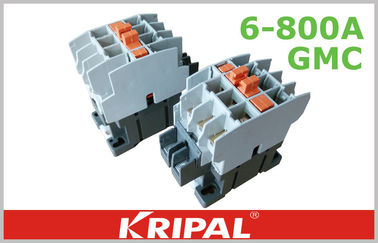

Met dekking
Facultatieve Toebehoren:
Kenmerken
1. De dekking voor het verhinderen van elektroschok op de bovenkant van ac/dc-schakelaar.
2. AC de Schakelaar kan direct zonder andere montage worden verbonden
3. Direct geïnstalleerd door schroeven of op het 35mm DIN spoor
Specificaties:
| Type |
AC3 plicht |
Het levenstijd (x 104) |
Aux. contact |
| 200~240V |
380~440V |
500~550V |
690V |
Elektro |
Mechanisch |
| Ukc1-9 |
2.5kW 11A |
5kW 9A |
4kW 7A |
4kW 5A |
250 |
2500 |
1NO1NC |
| UKC1-12 |
3.5kW 13A |
5.5kW 12A |
7.5kW 12A |
7.5kW 9A |
250 |
2500 |
| UKC1-18 |
4.5kW 18A |
7.5kW 18A |
7.5kW 13A |
7.5kW 9A |
250 |
2500 |
| UKC1-22 |
5.5kW 22A |
11kW 22A |
15kW 22A |
15kW 18A |
250 |
2500
|
Rolvoltage (AC):
50Hz: 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz: 24V, 48V, 110V, 120V, 208V, 220V, 240V, 277V, 380V, 440V, 480V, 600V
Rolvoltage (gelijkstroom):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
AC/DC de schakelaar heeft vier belangrijkste onderdelen:
(1) het elektromagnetische systeem, met inbegrip van de aantrekkelijkheidsrol, een beweegbare ijzerkern en de statische ijzerkern;
(2) het contactsysteem, die uit drie belangrijke contacten bestaan en normaal open twee, helper twee sloot normaal contact, worden het en de beweegbare ijzerkern verbonden samen zijn verbonden met elkaar;
(3) boog dovend apparaat van grote capaciteit, algemene AC schakelaar met boog dovend apparaat, om de boog, van het branden van het belangrijkste contact snel af te snijden;
(4) isolatieomhulsel en toebehoren, allerlei de lente, een transmissiemechanisme, een kortsluitingring, bedradingskolom.
CEI-gebruikscategorieën
De huidige classificatie van de AC/DC-schakelaar hangt van gebruikscategorie af. De voorbeeldcei categorieën in norm 60947 worden beschreven zoals:
Ac-1 - Niet-inductieve of lichtjes aanleidinggevende ladingen, weerstandsovens
Ac-2 - Aanvang van sleepringsmotoren: aanvang, het uitschakelen
Ac-3 - de Aanvang van eekhoorn-kooi motoren en het uitschakelen slechts na de motor zijn tot snelheid. (Maak Gesloten Rotorampèren (LRA), Ampèren (FLA) van de Onderbrekings de Volledige Lading)
Ac-4 - Aanvang van eekhoorn-kooi motoren met zich het centimeter voor centimeter verplaatsen en het stoppen van plicht. Snel Begin/Einde. (Maak en breek LRA)
Normale arbeidsvoorwaarden en installatievoorwaarden
1. Het omringende luchtmilieu is van -5 tot +50 graden van Celsius.
2. De hoogte overschrijdt geen 2000m.
3. De schuine stand met de verticaal is niet meer dan 5 graden.
4. De verontreinigingsgraad van installatieplaatsen is niveau 3.
5. De installatiecategorie is klasse II.
6. Geen ruimte van significante schok en schok en trilling.
