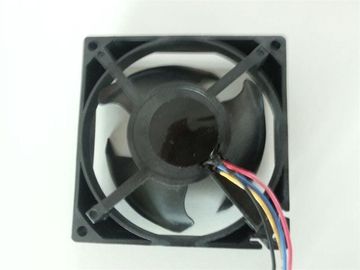

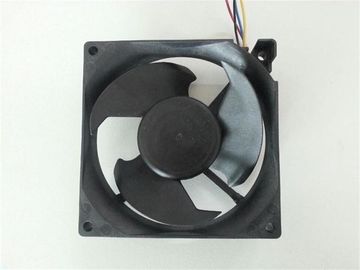

Brushless Ventilator van gelijkstroom 92mm/12V 24V 48V Waterdichte As Koelventilator van gelijkstroom/Industriële de Ventilatieventilator 92*92*32mm van gelijkstroom
Waterdichte en Explosiebestendige asventilators 92mm van gelijkstroom, de verwachting met geringe geluidssterkte en met lange levensuur, worden wijd gebruikt in de computerinformatietechnologie, de netwerkmededelingen, evenals het industriële productiemateriaal, de medische apparatuur, de huistoestellen, enz.
Beschrijving:
● Waterdichte asgelijkstroom-motor, Brushless gelijkstroom-Ventilator, Asgelijkstroom-Ventilator, gelijkstroom-Motorventilator, Goedkope Ventilator, Draagbare Ventilator, cpu-Ventilator, de ventilator van het Computergeval, PWM-Ventilator, de koelventilator van FG,
● Hoge snelheid, Middensnelheid, Met lage snelheid
● Plastic Kader of Gegoten Aluminiumkader en Plastic drijvende kracht
● 3 bladen
● 12V gelijkstroom 24V gelijkstroom of 48V gelijkstroom
● Kogellager of Kokerlager of Hydraulisch lager
● Terminal of Looddraad
● Het waterdichte explosiebestendige of hoge bewijs is kan worden tevredengesteld.
Belangrijke Nota:
Geschatte Stroom: De geschatte Stroom zal na 3 minuten continuosomwenteling bij nominale spanning worden gemeten.
Geschatte Snelheid: De geschatte Snelheid zal na 3 minuten continuosomwenteling bij nominale spanning worden gemeten
Beginvoltage: Het voltage dat de ventilator kan beginnen om te werken door "aan" plotseling te schakelen
Dalende testnorm: Laat vallen een minimumverpakkingsvakje in een hoogte van 30 cm voor loodrechte vrije dalende motie aan de oppervlakte van houten plaat van 10 cm. Na test, sluit nog de ventilator aan de macht aan, de ventilator in normale bedrijfsvoering.
Specificaties:
A: ELEKTRO
De standaardexploitatievoorwaarde is 25℃, omringende 65%RH, tenzij anders gespecificeerd.
|
|
Punt
|
Specificatie
|
Beproevingsomstandigheid
|
|
1
|
Nominale spanning
|
12V ±10%
|
Gelijkstroom-voeding
|
|
2
|

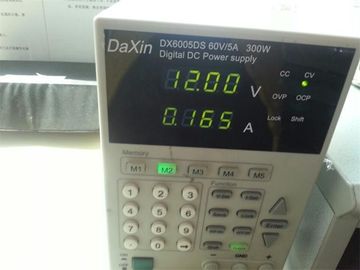

Geschatte Stroom
|
0.18Amp (Typische) ±10%
|
Gelijkstroom-voeding bij Nominale spanning
|
|
4
|
Geschatte Macht
|
2.16W
|
Bij Nominale spanning.
|
|
5
|
Beginnend Voltage
|
6V (Max.)
|
Gelijkstroom-voeding
|
|
7
|

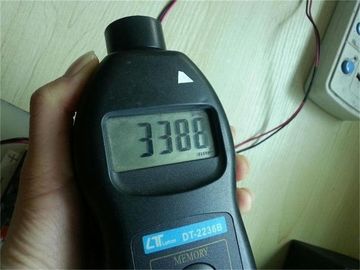

Snelheid
|
3350RPM ±10%
|
Gemeten 5 minuten
na aanvang onder 25±5℃, omringende 65±5%RH
|
|
8
|
Akoestisch Lawaai
|
34 dB
|
Gemeten bij typische snelheid met een akoestische microfoon 1 meter vanaf de ventilatoropname in een testkamer met achtergrondgeluidenniveau hieronder 18dB (A)
|
|
9
|
Statische Druk
|
0.19 IN H2O
|
Verwijs naar PUNT 9 van de PRESTATIESgrafiek bij nul luchtstroom.
|
|
10
|
Luchtstroom
|
44.0CFM
|
Verwijs naar PUNT 9 van de PRESTATIESgrafiek bij nul statische Druk.
|
|
11
|
Richting van omwenteling
|
Tegen-tegen de wijzers van de klok in
|
Gelijkstroom-voeding, die van drijvende kracht wordt bekeken.
|
|
12
|
Waterdichte rang
|
IP55
|
|
B. MATERIAAL
Drijvende kracht
|
PBT
|
Kader
|
PBT
|
Spoel
|
PBT UL94-V0
|
|
Looddraad
|
+: Rode RD: Geel
–: Blauw
|
24
UL 1007 AWG26
28
|
| |
|
|
C.MECHANICAL
|
Afmetingen
|
L * W * H =92*92*32MM
|
|
Gewicht
|
130 gram
|
|
Standaard werkende temperatuurwaaier
|
-40 ℃ ~ 70 ℃
|
|
Standaardopslagtemperatuur
|
-40 ℃ ~ 70 ℃
|
|
Dragend systeem
|
Kogellager (NMB)
|
D.EXPECTED LEVENSDUUR (MTBF)
Bij een standaardexploitatievoorwaarde van -40~10℃, omringende 65%RH
Kogellager: 80000 u, het Ononderbroken werken onder -40~10℃ 65%RH
E. BETROUWBAARHEID
|
|
Punt
|
Specificatie
|
Beproevingsomstandigheid
|
|
1
|
Gesloten Rotortest
|
Vrije vuurvast en schade
|
Rotor die 72 u met Nominale spanning wordt gesloten
|
|
2
|
De omgekeerde Bescherming van de Voltagetest
|
Ja
|
Omgekeerde met Nominale spanning
|
|
3
|
Saldotest
|
Geen het uitpuilen voorbij de cirkel binnen 10 seconden
|
De ventilatorlooppas in een langs geschraapte cirkel,
ventilatorstraal plus 10mm
|
|
4
|
Dalingstest
|
Alle gespecificeerde kenmerken blijven onveranderd
|
Daling D.U.T. (De standaardverpakking) van de testmachine bij 76cm hieronder. Individuele hoek,
|
|
5
|
Trillingstest
|
Alle gespecificeerde kenmerken blijven onveranderd
|
Omringende temperaturen.: - 40~10 ºC met Nominale spanning
Omvang: 0.4-2.5 mm
Versnelling: 14.7 S/m2
Frequentie: 10HZ-60HZ
Vegende periode: 1 min
10HZ-60HZ: 30 seconden
60HZ-10HZ: 30 seconden
Totaal: 10 cycli
|
|
6
|
Hoog - lage Temperatuur het Cirkelen
|
Alle gespecificeerde kenmerken blijven onveranderd
|
20 minuten zwenken tarief +10ºC (1 u)
, – 40 ºC (1 u)
Totaal: 36 cycli met Nominale spanning
|
|
7
|
Bij lage temperatuur. Opslag
|
Alle gespecificeerde kenmerken blijven onveranderd
|
Getest op standaardvoorwaarde; na 500hrs, opslag -40 ºC, zonder voeding.
|
|
8
|
Op hoge temperatuur. Opslag
|
Alle gespecificeerde kenmerken blijven onveranderd
|
Getest op standaardvoorwaarde; na 500hrs, opslag 80 ºC, zonder voeding.
|
|
9
|
Diëlektrische Sterkte
|
Maximum 1mA van lekkagestroom
|
Input 500V (AC) voor 1 seconde
tussen lood (+/-) en huisvesting
|
F: ASSEMBLAGEdiagram
NOTA:
1. LOODdraad UL 1007 AWG#26
RODE DRAAD - (+)
ZWARTE DRAAD - (—)
BLAUWE DRAAD - (F00)
GELE DRAAD - (PWM)
2. Draadlengte: 300mm+/-10MM
