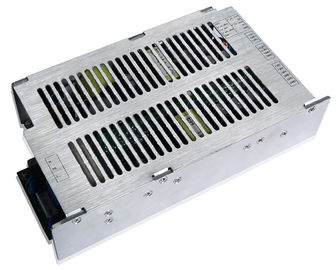

500W ac-gelijkstroom-Voedingenoutput 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30

500W ac-gelijkstroom-Voedingenoutput 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30
500W ac-gelijkstroom-Voedingenoutput 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30

Grote Afbeelding :  500W ac-gelijkstroom-Voedingenoutput 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30

Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: SC500-220Q30
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 15000Pcs/week
Gedetailleerde productomschrijving
Hoog licht:

12V AC/DC-Voeding

Ac-gelijkstroom Voedingen500w Output 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30

Zeer belangrijke Eigenschappen

Inputwaaier: 165~270Vac

Viervoudige output: 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A

Hoog rendement: 87%

Lijnregelgeving: ≤±2%

Ladingsregelgeving: ≤±2%

Kortsluitingbescherming

Output over huidige bescherming

Output over voltagebescherming

Input over voltagebescherming

Input onder voltageuitsluiting

Over temperatuurbescherming

Volgzame RoHS

Natuurlijke koel

Productoverzicht

Deze ac-gelijkstroom verwerking van de convertorgebruik geavanceerde macht, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

Elektrische Kenmerken

Inputkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Geschat inputvoltage

220

Vac

AC de waaier van het inputvoltage

165

270

Vac

AC inputfrequentiegebied

47

63

Herz

Max. ingangsstroom

3.5

A

Min. inputvoltage, volledige lading

De stroom van de inputtoevloed

40

A

Max. inputvoltage, 25℃, eerste begin

Efficiency

85

87

%

Het geschatte inputvoltage, schatte lading

Outputkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

De waaier van het outputvoltage

30V

24

30

31

Vdc

5.8V

5.6

5.8

6

Vdc

24V

23

24

25

Vdc

Laat on/off toe

12V

11

12

13

Vdc

Laat on/off toe

De waaier van de outputstroom

30V

0

9

12

A

5.8V

0

6

9

A

24V

0

2

2.5

A

12V

0

2

2.5

Lijnverordening

±2

%

Ladingsverordening

±2

%

Temperatuurverordening

±0.02

%/°C

Over werkende temperatuurwaaier

Rimpeling & lawaai

30V

400

mV

Geschatte input, volledige lading, 20 Mhz-bandbreedte

5.8V

116

mV

24V

280

mV

12V

240

mV

Zet stijgingstijd aan

500

Mej.

Volledige lading, 10%~90% Vout

Zet vertragingstijd aan

4

s

220Vac, Volledige lading

Het outputvoltage schiet voorbij

±5

%

Beschermingskenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Input onder voltageslot uit

Zet voltagedrempel aan

155

165

Vac

De drempel van het productvoltage

135

145

Vac

Input over voltagebescherming

Bescherm voltage

285

305

Vac

Terugwinningsvoltage

275

295

Vac

Output over voltagebescherming

30V

32

35

Vdc

Hik

5.8V

7.5

Vdc

Hik

Kort:sluitenbescherming

10

Hik

Over--temperatuurbescherming

Autoterugwinning

De detector van het inputvoltage

150-290Vac zetten in 0.5-3.1Vdc lineaire verandering om

Ladingsvoorwaarden:

30V/9.5A, 5.8V/6A, 12V/2A, 24V/2A

Ingangsstroomdetector

0-3A zet in 0.5-3.1Vdc lineaire verandering om

Algemene Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

MTBF

100

KHrs

Geschatte input, volledige lading, 25℃

Gewicht

1500

g

Milieukenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Werkende temperatuur

-40

+75

Opslagtemperatuur

-40

+85

Relatieve vochtigheid

10

90

%

Opslagvochtigheid

10

95

%

Hoogte

4000

m

Luchtdruk

70

106

KPa

Veiligheidskenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Isolatievoltage

Input aan output

1500

Vac

5mA/1min, Geen het een boog vormen en analyse

Input aan grond

1500

Vac

Output aan grond

500

Vdc

5mA/1min, Geen het een boog vormen en analyse

Isolatieweerstand

Input aan output

10

500Vdc/1min, normale luchtdruk, 90% vochtigheid

Lekkagestroom

Input aan grond

3.5

mA

264Vac, normale voorwaarde

EMC Kenmerken

Punt

Normen

Voorwaarden

Nota's

Ce

En301489-1-8.4

Klasse B

De test van het passysteem

RE

En301489-1-8.4

Klasse B

De test van het passysteem

Harmonisch

En301489-1-8.5

Voltageschommelingen en trilling

En301489-1-8.6

Schommeling

En61000-4-5

Differentiële wijze ±2KV, gemeenschappelijke mode±4KV

Criterium B

ONDERDOMPELING

En61000-4-11

EN55024

Voltageonderdompeling aan 0%Ut, 10ms

Criterium B, test bij fase 0, 90, 180 en 270

Voltageonderdompeling aan 40%Ut, 20ms

Voltageonderdompeling aan 70%Ut, 50ms

Nota's:

Criterium A: Normale prestaties tijdens en na test.

Criterium B: De zwakstroombescherming of het terugstellen worden niet toegestaan. De tijdelijke schommeling van het outputvoltage houdt op nadat de storingen ophoudt, en waarvan EUT zijn normale prestaties automatisch terugkrijgt. Tijdens de systeemtest, worden de schommeling of het terugstellen van het outputvoltage niet ook toegestaan.

Criterium C: Het tijdelijke verlies van output wordt toegestaan, maar de hardware kan niet worden beschadigd. EUT krijgt automatisch zijn normale prestaties of exploitantinterventie terug.

Criterium R: Het verlies van output dat niet terug te krijgen is wordt toegestaan. De primaire beschermende component (zekering) kan worden beschadigd. EUT krijgt zijn normale prestaties na terug vervangt de beschadigde component.

Milieukwalificatie

Parameter

Nota's

Trilling

Frequentiegebied: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z assen, 30min/axis

Mechanische Schok

Helft-sinus golf, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Temperatuur het Cirkelen

-40°C aan 55°C, helling 1°C/min., 6 cycli

Macht/het Thermische Cirkelen

Vin = min aan maximum, volledige lading, 100 cycli

Mechanisch Overzicht

Length×width×heigth: 210×115.5×52 (mm), 8.27×4.55×2.05 (binnen),

500W ac-gelijkstroom-Voedingenoutput 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30 0

Schakelaardesignaations

CN9 model: H101-5/3.96

Pin#

Naam

1

L

2

NC

3

PE

4

NC

5

N


J2 Model: H101-5/3.96

Pin#

Naam

1

+30V

2

+30V

3

+30V

4

GND

5

GND

6

GND

CON1 model: H101-4/3.96

Pin#

Naam

1

+5.8V

2

+5.8V

3

GND

4

GND

J3 Model: H101-3/3.96

Pin#

Naam

1

+12V

2

GND

3

+24V

J1

Pin#

Naam

Nota's

1

GND

GND

2

P_30V_CON

30V versiering

3

P_AC_CON

Het inputvoltage ontdekt

4

ID0

Verbind met GND

5

Cur_Mon

De ingangsstroom ontdekt

6

P_12V_CON

12V laat toe

7

P_24V_CON

24V laat toe

8

ID1

Verbind met GND

9

GND

GND

10

GND

GND
